一、用途

　　BCKD型差壓控制器是用波紋管作感壓元件的控制器．可用于氣體和液體（油、水）的過程差壓監(jiān)視、控制、聯(lián)鎖保護．特別適用于油、水的過濾器作安全報警。差壓控制范圍是0.007～1.6MPa,共有7個品種。

二、型號編寫含義

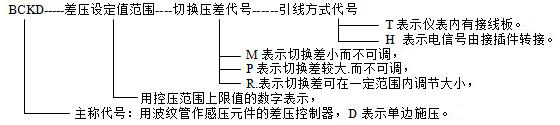

　　BCKD差壓控制器的型號編寫由4部分組成，各部分之間以短橫線分開，其含義如下：

三、結構特點

　　3.1 外形結構和安裝尺寸

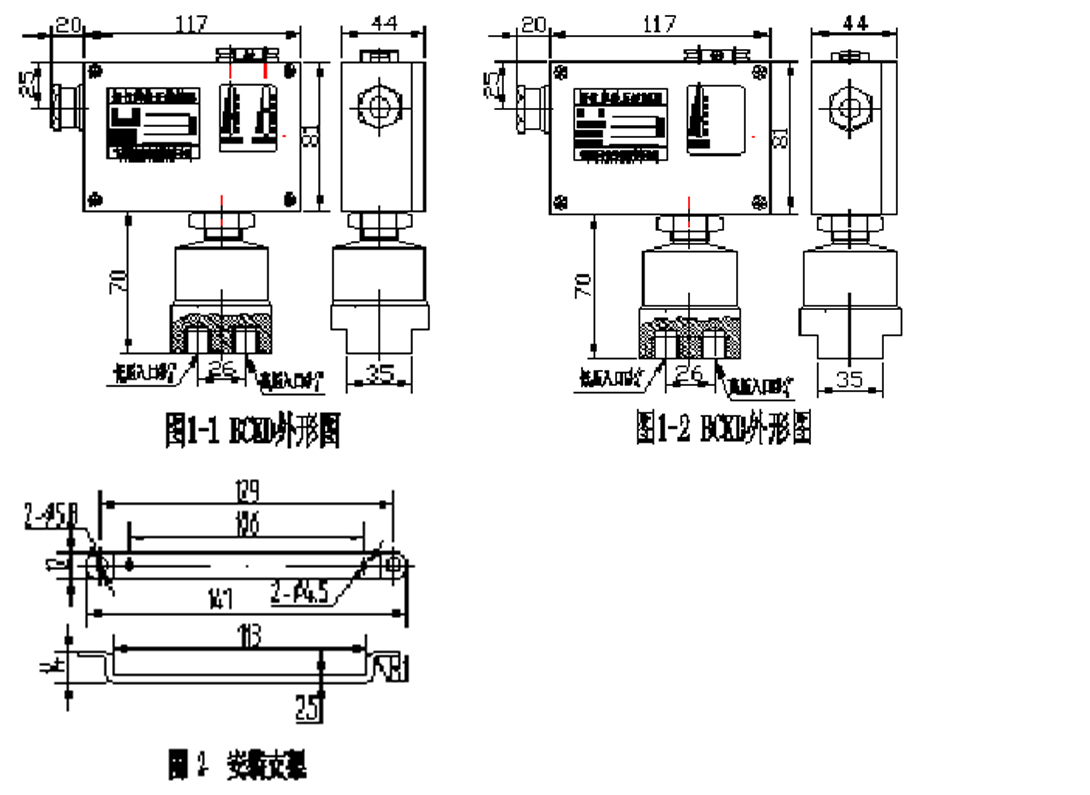

　　儀表的外形和尺寸如圖1-1和圖1-2所示，儀表只能用壁裝方式安裝,其安裝支架如圖2所示：

　　3.2 工作介質浸潤材料

　　工作介質浸潤材料為銅和不銹鋼，只能用于對銅和不銹鋼無腐蝕性的氣體和液體介質。

　　3.3 電氣連接和引線標記

　　儀表的電信號引線分兩種方式：

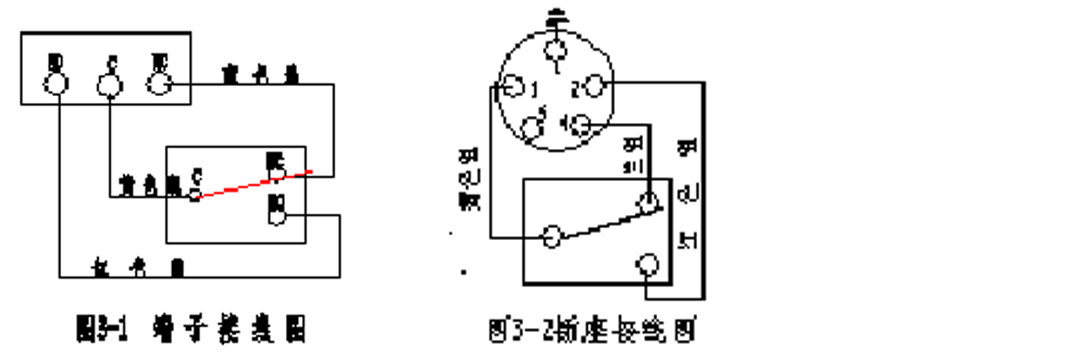

　　a.接線端子連接方式如圖3-1所示：

　　b.接插件引線方式如圖3-3所示：

　　3.4 安裝方式和壓力連接

　　儀表只能壁裝,安裝支架如圖2所示。壓力導入孔分高壓入口(標記H)和低壓入口(標記L)，導入孔
尺寸為G1/4”內螺紋。
